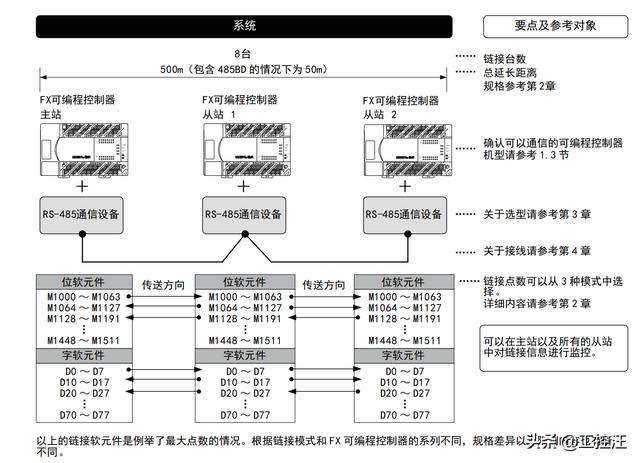

三菱的N:N网络功能可以实现最多8太FX系列PLC之间的通讯，通过RS-485通讯连接，有三种链接模式，每种模式下链接的点数不一样，链接的寄存器在PLC中间进行自动的刷新；通讯协议是N:N网络协议，通讯方式：半双工双向通信，波特率38400bps，通讯报文固定，使用者不需要进行编辑。硬件连接参考图如下：

awg线径对照表国标（awg线径对照表 电流）

参考图1

N:N通讯链接点数表

使用不同的PLC时，支持的连接模式不一样，以自己所用PLC为准，没有链接到的寄存器可以做为普通的寄存器用，也可以根据后期的项目扩展，实现预留出来。具体情况参考图2：

awg线径对照表国标（awg线径对照表 电流）

参考图2

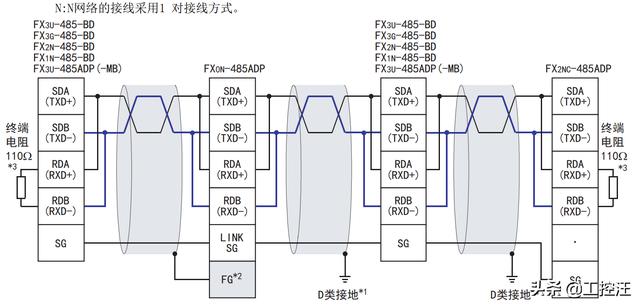

N:N通讯的接线

采用1对接线方式：

awg线径对照表国标（awg线径对照表 电流）

参考图3

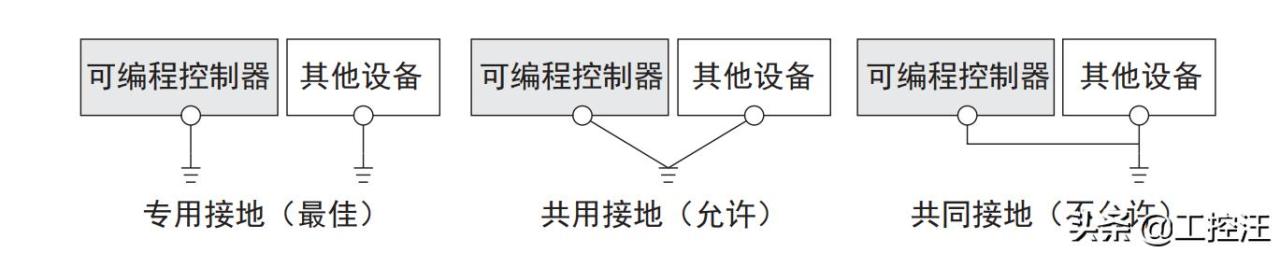

接地线的注意事项：

1、接地电阻100欧以下；

2、接电线采用黄绿***WG 14（2平方毫米）以上线径；

3、接地线尽可能短；

awg线径对照表国标（awg线径对照表 电流）

参考图4

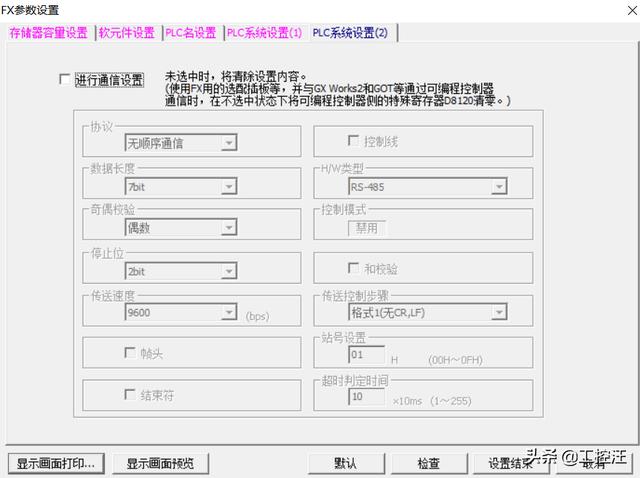

N:N通讯参数的设置

由于N:N网络区别于三菱的无协议通讯，所以在设置参数时，不可以采用GX-WORK2软件进行设参，如果通道勾选了，需要取消掉，如下图所示，写入PLC中。

awg线径对照表国标（awg线径对照表 电流）

参考图5

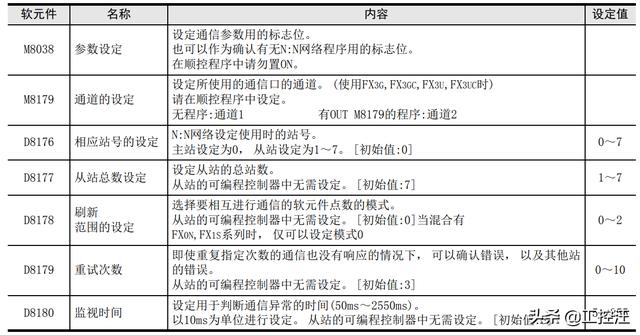

N:N通讯用到的软元件

通讯必须设定的参数：

awg线径对照表国标（awg线径对照表 电流）

参考图6

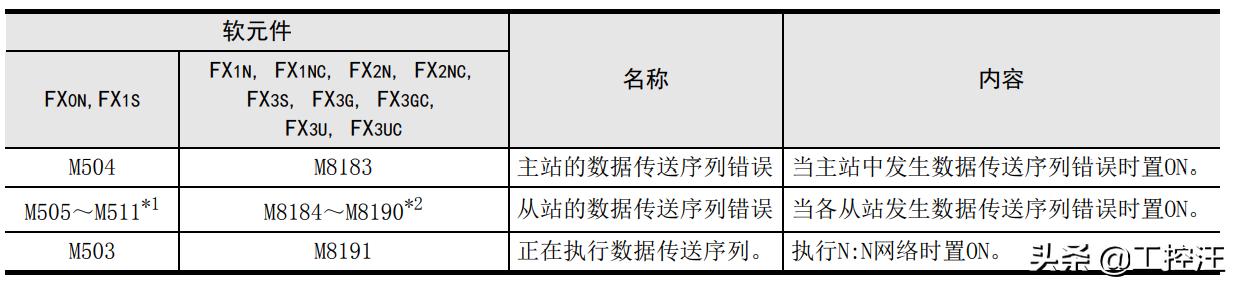

网络通讯时的反馈信号：

awg线径对照表国标（awg线径对照表 电流）

参考图7

通讯案例：

采用FX2N进行说明，采用模式2：

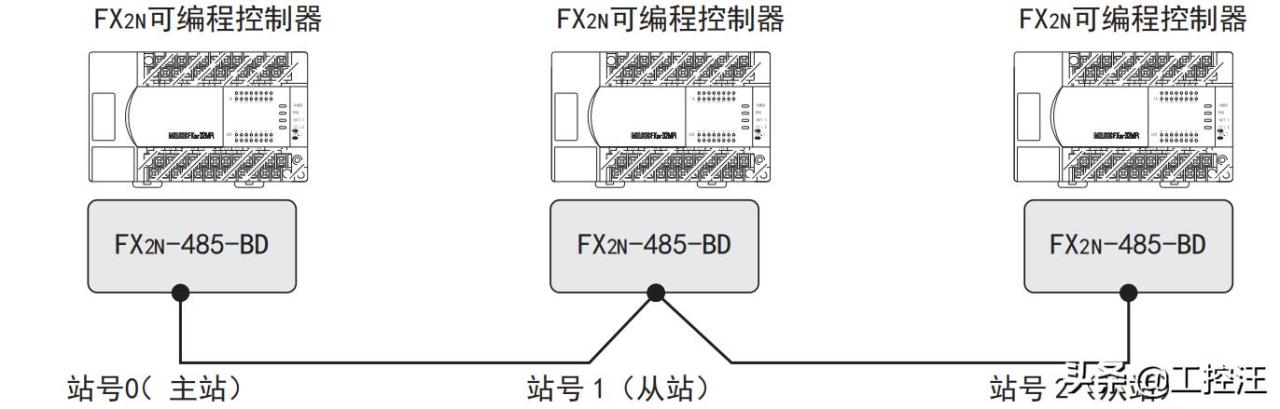

系统链路图如下：

awg线径对照表国标（awg线径对照表 电流）

链路图8

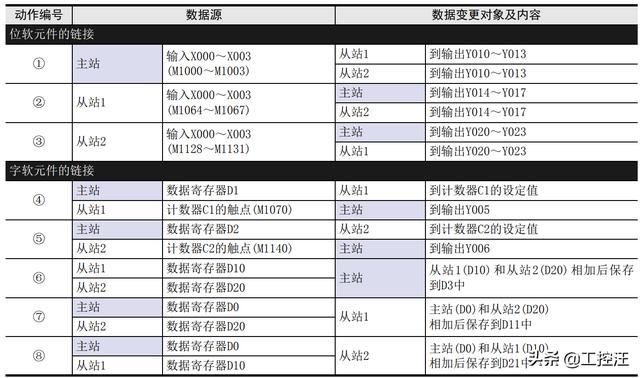

系统链接要求：

awg线径对照表国标（awg线径对照表 电流）

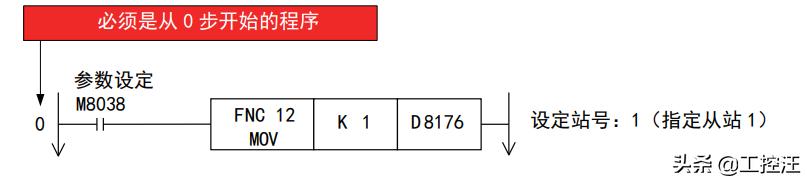

主站程序设定：

awg线径对照表国标（awg线径对照表 电流）

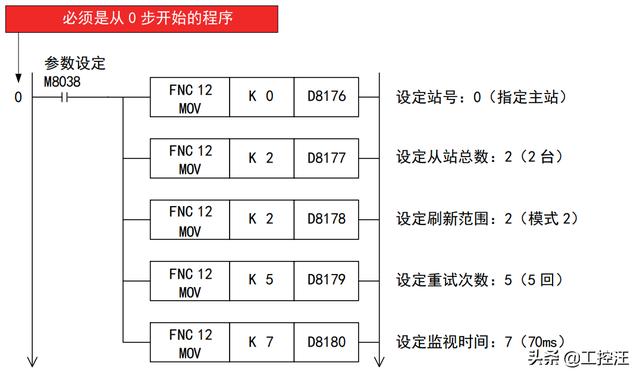

主站通讯参数设置

awg线径对照表国标（awg线径对照表 电流）

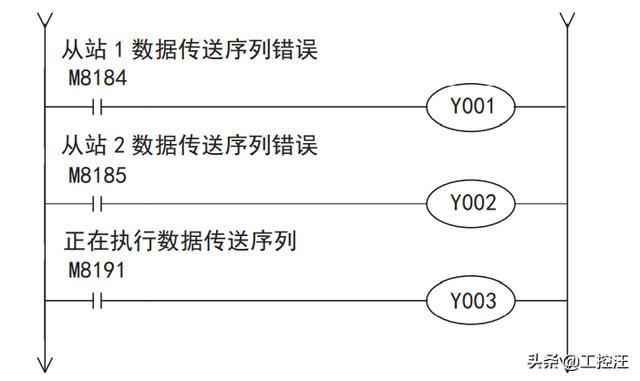

通讯状态监视

awg线径对照表国标（awg线径对照表 电流）

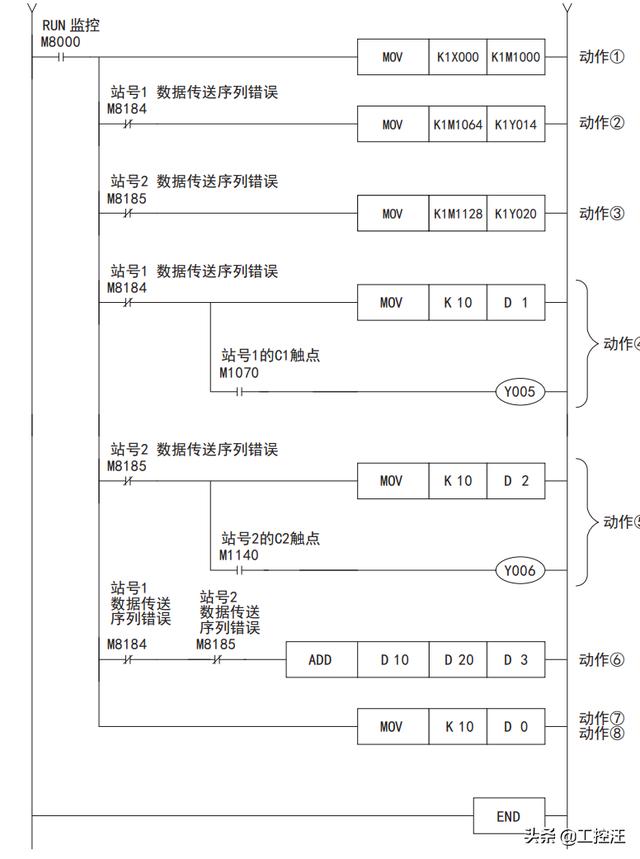

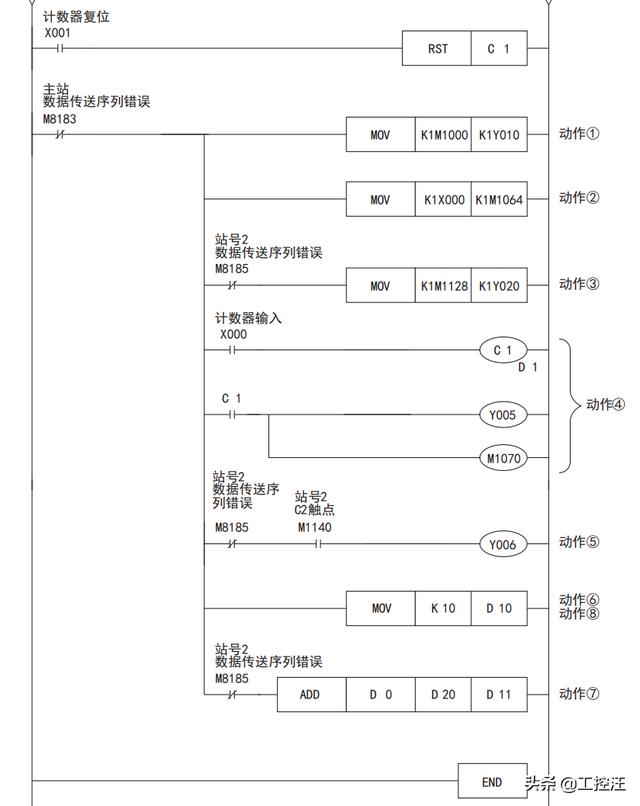

主站动作程序

从站1程序：

awg线径对照表国标（awg线径对照表 电流）

从站1参数

awg线径对照表国标（awg线径对照表 电流）

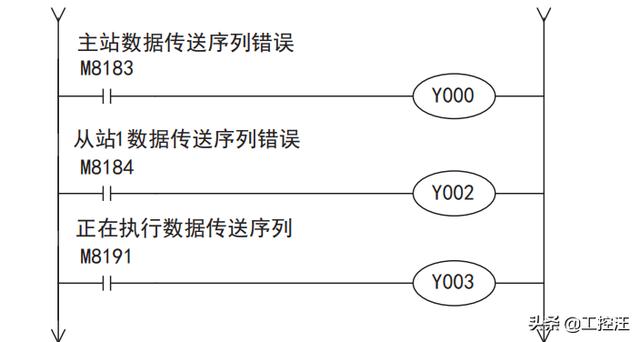

通讯状态监视

awg线径对照表国标（awg线径对照表 电流）

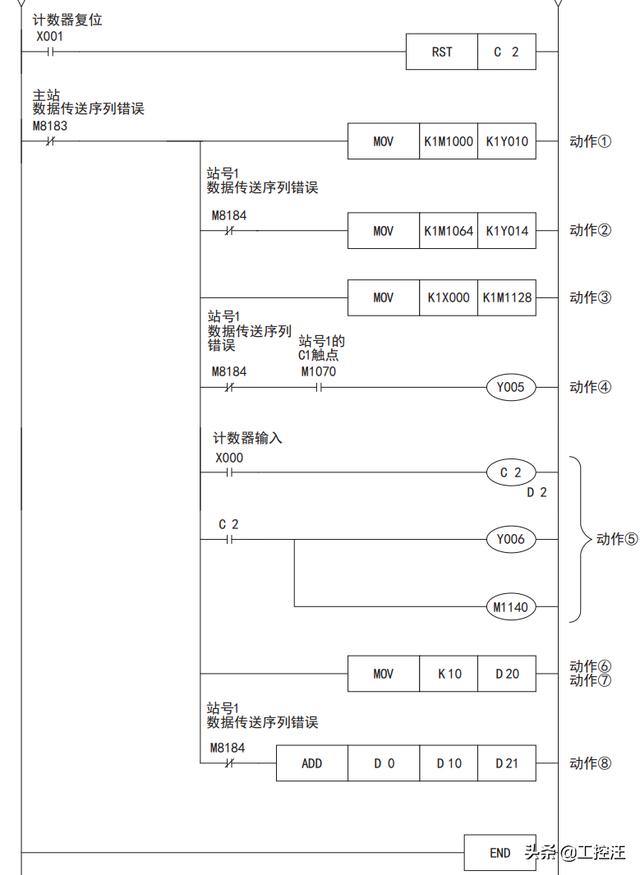

从站1动作程序

从站2程序：

awg线径对照表国标（awg线径对照表 电流）

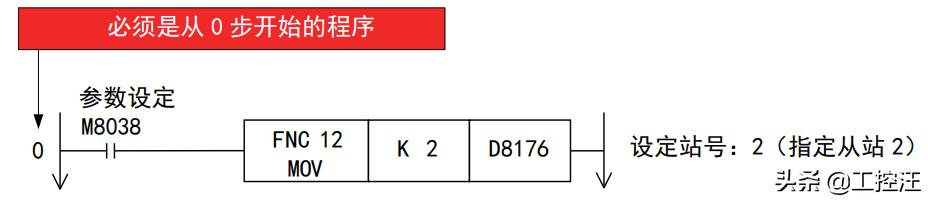

从站2参数设置

awg线径对照表国标（awg线径对照表 电流）

通讯状态监视

awg线径对照表国标（awg线径对照表 电流）

从站2动作程序
